产品简介

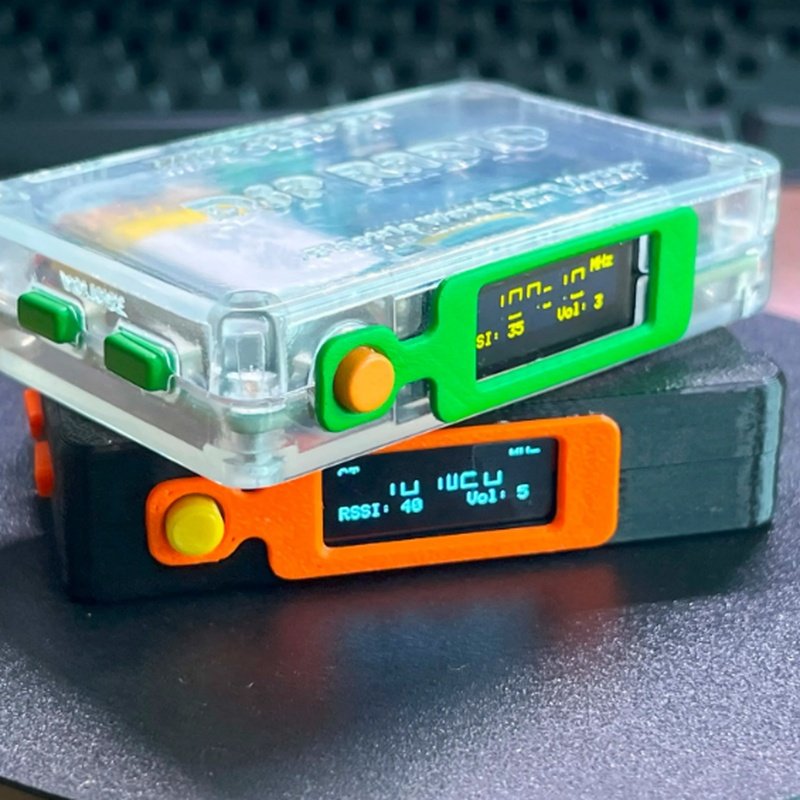

这是一款基于RDA5807FP芯片制作的迷你调频收音机，由ATmega328p单片机控制，集成了OLED显示屏和多种优化功能。整体尺寸十分小巧便携，使用耳机作为天线可以轻松收到多个电台，适合日常携带和使用。

产品特点

小巧便携：整机尺寸仅为7.9x5x1.7cm，便于携带。

功能丰富：配备0.91寸OLED显示屏，可显示当前频率、信号强度、音量等信息。

高灵敏度：采用RDA5807FP数字收音机芯片，具有高灵敏度和低功耗特点。

音量调节：加入电位器，可线性调节音量，提升用户体验。

掉电保存：调用ATmega328p内部的EEPROM，可在掉电情况下保存当前模式和设置。

技术参数

尺寸：7.9x5x1.7cm

显示屏：0.91寸SSD1306驱动OLED显示屏，分辨率128x32

接收芯片：RDA5807FP，FM单波段（50MHz115MHz）

电源：Type-C接口，支持4056充电电路

音频输出：耳机接口，支持低通滤波电路

设计原理

信号接收电路：以RDA5807FP为核心，外围电路简单，仅需外挂晶振和电容即可工作。

电源电路：采用Type-C接口供电，加入5.1K下拉电阻以识别不同线缆。

主控电路：使用ATmega328p芯片，搭配16MHz晶振和OLED屏幕。

音频切换电路：加入低通滤波电路和电位器，实现音量线性调节。产品简介
