产品简介

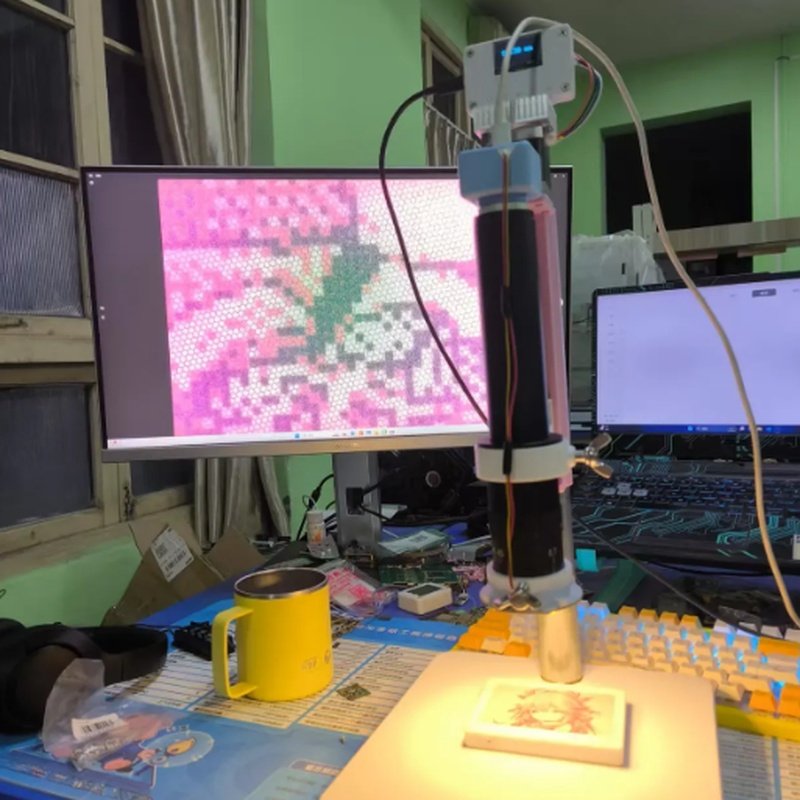

这是一款极低成本的USB电子显微镜，采用步进电机对焦技术，可将镜头运动精度提高到0.001mm。其全3D打印结构设计和公模五金件的使用，避免了昂贵的CNC加工，大大降低了制造成本。这款显微镜不仅适合实验室和教育机构，也适合DIY爱好者和家庭用户。

产品特点

高精度对焦：使用步进电机对焦，镜头运动精度可达0.001mm，确保图像清晰。

全3D打印结构：所有机械零件均为低成本公模件，只需1kg以内的PETG耗材，易于制作和复制。

可更换镜头和CMOS：支持多种镜头和CMOS模块，可根据需求进行更换和升级。

Type-C接口：支持Type-C PD 20V输入（电机）和Type-C USB输入（相机/灯），方便连接和供电。

触摸无极调光LED：配备触摸无极调光LED灯，可根据需要调节亮度。

开源设计：所有设计文件和原理图开源，支持用户根据需求进行二次开发和定制。

技术参数

整机重量：3.9kg

电控行程：20mm

镜头：0745 1x目镜，0.7-4.5x连续变焦物镜

CMOS：IMX298 1/2.8寸 16MP

输入电压：Type-C PD 20V（电机），Type-C USB（相机/灯）

调光方式：触摸无极调光

使用方法

1. 组装机械结构：根据提供的3D打印文件和装配指南，组装显微镜的机械部分。

2. 安装镜头和CMOS：将镜头和CMOS模块安装到显微镜上。

3. 连接电控板：焊接电机控制板和灯板，确保所有连接正确。

4. 烧录代码：使用Arduino编译并烧录代码，或直接烧录提供的HEX文件。

5. 连接电源：使用20V PD快充头或供电端为电机供电，连接USB输入为相机和灯供电。

6. 调试对焦：连接步进电机，确认丝杆运动正常，完成电子部分的调试。
