产品简介

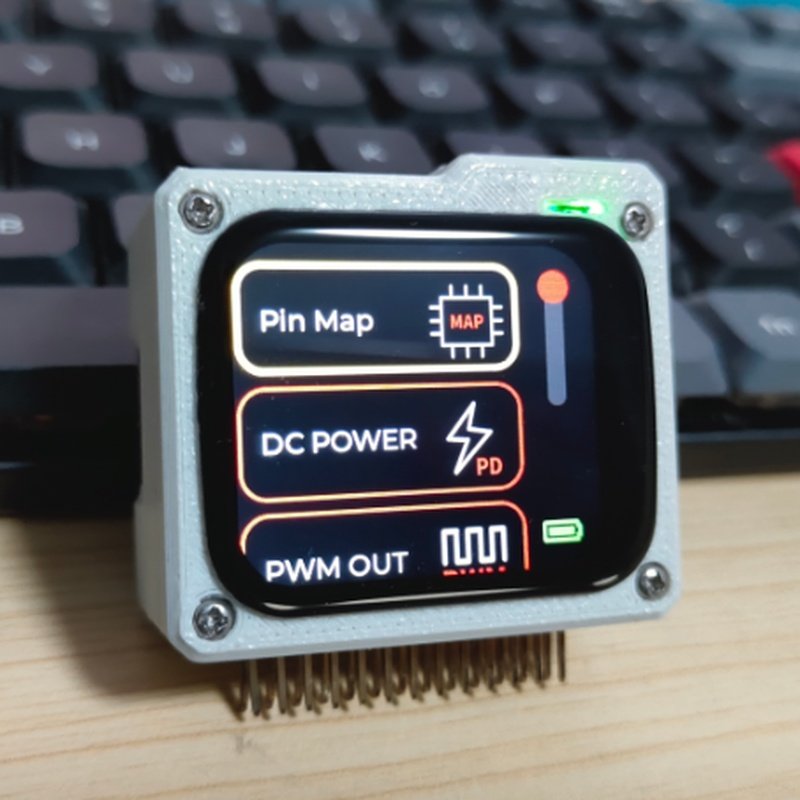

Exlink是一款基于ESP32S3设计的高性能嵌入式多功能调试器，适用于多种嵌入式开发和实验室场景。它集成了DAPlink、逻辑分析仪、串口助手、数控电源、无线下载器、无线串口、简易示波器等多种功能，能够满足大部分嵌入式调试需求。

产品特点

多功能集成：具备DAPlink、逻辑分析仪、串口助手、数控电源、无线下载器、无线串口、简易示波器等多种功能。

高性价比：所有器件均采用容易购买且性价比高的器件，制作成本控制在百元以内。

无线功能：支持低功耗蓝牙和WiFi，实现无线串口和无线下载功能。

用户友好：配备1.69寸电容触摸屏，操作简便，界面友好。

保护功能完善：具备过压、过流、过功率和短路保护功能。

数据存取：支持数据存取，方便快速调出预设值。

产品参数

输入电压范围：5V（USB）、12V（PD充电器）、3.7V（内部电池）

最大输入电流：30A

输出电压范围：0-24V

输出电流范围：0-10A

最大输出功率：250W

调节分辨率：0.01V/0.01A

测量误差：< 0.03V/0.03A

显示屏类型：1.69寸电容触摸屏

使用场景

实验室电源：适用于实验室中的各种电子设备供电和调试。

电子爱好者：方便电子爱好者进行项目开发和调试。

科研机构：用于科研项目中的嵌入式系统调试。

自动化测试设备：集成到自动化测试系统中，提高测试效率。

注意事项

电源输入：使用PD充电器时，请确保支持12V诱骗电压。

焊接注意事项：焊接时请注意温度控制，避免损坏元件。

数据线连接：使用数控电源功能时，需要配合支持PD协议的充电器连接双C口线。

软件更新：定期更新固件，以获取最新功能和修复。

固件下载和烧录

ESP32S3烧录：需要在VSCode安装PlatformIO插件，使用VSCode打开项目文件，按住电源控制板上的boot按键插上USB Type-C接口，选择对应的COM口进行烧录。

RP2040烧录：按住信号板上的boot键插入USB，电脑识别为U盘后，将固件文件复制到U盘中。

CH549烧录：使用WCHISPTool进行烧录。
