一、项目背景与意义

在现代生活中，音频设备的便携性和音质表现受到越来越多用户的关注。传统的音频播放设备往往存在体积较大、连接复杂、音质受电源干扰等问题，难以满足用户对于简洁、高效音频体验的需求。蓝牙技术的普及为无线音频传输提供了便利，而迷你蓝牙功放则结合了便携性和无线连接的优势，能够为用户提供更加自由的音频享受。本项目旨在设计一款迷你蓝牙功放M01，采用内置隔离供电技术，有效避免外界电源干扰，同时具备蓝牙音源连接和3.5mm线性输入功能，满足用户在不同场景下的音频播放需求。

二、项目目标

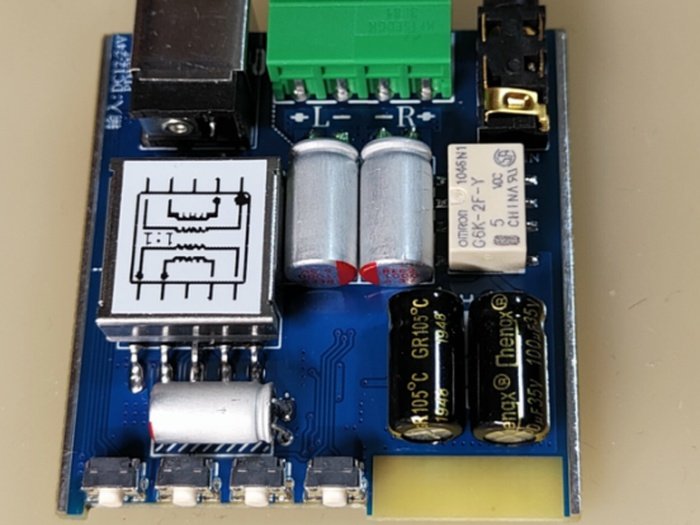

1. 设计并实现一款迷你蓝牙功放M01，具备小巧的外观尺寸（PCB尺寸为4345mm，整机尺寸为长47.4mm宽45mm高18.5mm），便于携带和放置在桌面等狭小空间。

2. 采用内置隔离供电技术，输入电压范围为12-24V DC，确保在12V输入时能够全功率运行，且电压越高功率余量越大，有效避免外界电源干扰对音质的影响。

3. 选用PAM8407DR芯片实现2x2.4W D类功放输出，提供清晰、稳定的音频输出，满足桌面听响等一般使用场景的音质需求。

4. 实现蓝牙音源连接功能，采用杰理AC22BP蓝牙芯片，支持蓝牙5.0协议，确保音频信号的无线传输稳定、流畅；同时设置默认开机蓝牙音源连接，通过按键切换为3.5mm线性输入，为用户提供多种音源选择。

5. 增加消除切换、关机爆音电路，优化用户体验；增加蓝牙常开跳线，兼容两种诱骗芯片，提高产品的通用性和灵活性。

6. 提供详细的硬件设计资料、原理图、BOM清单以及相关附件，方便用户进行开发和调试。

三、项目研究内容

1. 硬件设计

- 电源电路设计：设计12-24V DC输入的电源接口，采用EPC-13S 1:1隔离变压器实现内置隔离供电，确保电源的稳定性和纯净性；设计合适的电源管理电路，为蓝牙芯片、功放芯片等提供所需的电压和电流。

- 蓝牙模块设计：选用杰理AC22BP蓝牙芯片，设计其外围电路，包括天线接口、音频接口等，实现蓝牙音源的接收和解码功能；研究蓝牙芯片的特性，优化蓝牙连接的稳定性和兼容性。

- 功放电路设计：采用PAM8407DR芯片设计D类功放电路，实现2x2.4W的音频功率输出；设计音频输入接口，包括蓝牙音频输入和3.5mm线性输入切换电路，确保音频信号的正确传输和切换。

- 音频处理电路设计：设计音频信号的处理电路，包括滤波、放大等环节，优化音频信号的质量；增加消除切换、关机爆音电路，减少音频输出中的噪声和爆音现象。

- 控制电路设计：设计按键控制电路，实现音源切换、音量调节等功能；增加蓝牙常开跳线，方便用户根据需求设置蓝牙模块的工作状态。

2. 软件设计

- 蓝牙固件开发：根据杰理AC22BP蓝牙芯片的特性，开发或配置蓝牙固件，实现蓝牙音频的接收、解码和传输功能；研究蓝牙协议栈，优化蓝牙连接的性能和稳定性。

- 音频处理算法开发：开发音频处理算法，对音频信号进行滤波、均衡等处理，提升音质表现；研究音频信号的特性，设计合适的音频处理流程，确保音频输出的清晰度和保真度。

- 控制逻辑开发：开发控制逻辑程序，实现按键控制功能，包括音源切换、音量调节等；设计合理的控制流程，确保用户操作的便捷性和响应性。

3. 系统集成与测试

- 硬件组装与调试：根据设计图纸，将各个硬件模块组装到PCB上，包括电源电路、蓝牙模块、功放电路等；对组装好的硬件进行调试，测试电源的稳定性、蓝牙连接的稳定性、音频输出的质量等，发现问题及时进行调整和优化。

- 软件烧录与调试：将开发好的蓝牙固件和控制逻辑程序烧录到蓝牙芯片和主控芯片中；对烧录后的程序进行调试，检查音频信号的接收、处理和输出是否正常，优化程序的性能和稳定性。

- 系统测试与优化：对整个迷你蓝牙功放M01系统进行全面的测试，包括功能测试、性能测试、兼容性测试等，验证系统的各项指标是否达到设计要求；根据测试结果对系统进行优化和改进，提高产品的整体性能和用户体验。

四、项目研究方法

1. 理论研究：深入学习蓝牙技术的原理和协议，了解蓝牙音频传输的基本流程和关键技术点；研究D类功放的工作原理和电路设计方法，掌握音频信号处理的基本理论和技术；学习电源隔离技术的原理和应用，为项目的硬件设计提供理论支持。

2. 硬件设计与仿真：使用专业的电路设计软件进行硬件电路的设计，包括原理图绘制和PCB布局布线；利用电路仿真软件对设计的电路进行仿真验证，分析电路的性能指标，如电源稳定性、音频输出功率、失真度等，优化电路设计参数，确保硬件电路的可靠性。

3. 软件编程与调试：根据项目需求，使用C语言或汇编语言等编程语言进行软件开发，编写蓝牙固件、音频处理算法和控制逻辑程序；通过调试工具对软件进行调试，检查程序的逻辑错误和运行效率，优化软件代码，确保软件功能的正确性和稳定性。

4. 系统集成与测试：将设计好的硬件电路和开发好的软件程序进行系统集成，搭建完整的迷你蓝牙功放M01系统；对系统进行全面的测试，包括功能测试、性能测试、兼容性测试等，通过实际测试验证系统的整体性能；根据测试结果对系统进行调试和优化，直至系统能够稳定、可靠地运行。

五、项目预期成果

1. 设计完成一款迷你蓝牙功放M01硬件电路，具备小巧的外观尺寸和内置隔离供电技术，能够有效避免外界电源干扰，满足桌面听响等使用场景的需求。

2. 实现蓝牙音源连接功能，采用杰理AC22BP蓝牙芯片，支持蓝牙5.0协议，确保音频信号的无线传输稳定、流畅；同时设置默认开机蓝牙音源连接，通过按键切换为3.5mm线性输入，为用户提供多种音源选择。

3. 采用PAM8407DR芯片实现2x2.4W D类功放输出，提供清晰、稳定的音频输出，满足一般使用场景的音质需求。

4. 增加消除切换、关机爆音电路，优化用户体验；增加蓝牙常开跳线，兼容两种诱骗芯片，提高产品的通用性和灵活性。

5. 提供详细的硬件设计资料、原理图、BOM清单以及相关附件，方便用户进行开发和调试，降低用户的开发难度。
