一、项目背景

在户外钓鱼或养鱼场景中，增氧设备是必不可少的工具。传统增氧设备通常体积较大、功耗较高，不便于携带和使用。本项目旨在开发一款小功率、长续航、便携式的增氧气泵，适用于钓鱼和养鱼爱好者。该气泵将采用STM32F030单片机控制，支持三档调速，以满足不同场景下的氧气需求。

二、项目目标

1. 硬件设计：开发一套基于STM32F030的小气泵硬件平台，包括电机驱动电路、锂电池管理电路和电源选择电路。

2. 功能实现：

- 支持2-6V小功率气泵电机，约3W功率。

- 采用5000mAh大容量锂电池，支持长续航。

- 支持三档调速（33%，66%，100%）。

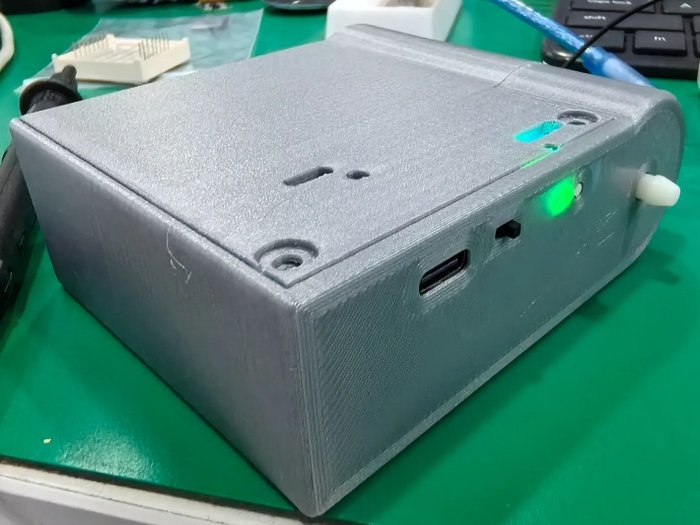

- 小体积设计，仅手掌心大小，适合便携。

3. 软件开发：编写适用于STM32F030的控制软件，实现电机调速和电池管理功能。

4. 测试验证：通过实验室测试和实际场景测试，验证小气泵的性能和可靠性。

三、项目意义

1. 教育意义：为高校和培训机构提供一个实践平台，帮助学生和爱好者学习嵌入式系统开发和电机控制技术。

2. 技术探索：通过开发小气泵，探索低功耗、便携式设备的设计和开发，为后续更复杂设备的开发积累经验。

3. 应用拓展：小气泵具有广泛的应用前景，可应用于户外钓鱼、家庭养鱼等领域。

四、项目功能

1. 电机控制：

- 支持2-6V小功率气泵电机，约3W功率。

- 采用TC118S普通电机驱动。

2. 锂电池管理：

- 采用5000mAh大容量锂电池。

- 使用TP4056X锂电池管理芯片，支持充电和电池状态监测。

3. 调速功能：

- 支持三档调速（33%，66%，100%）。

4. 电源选择：

- 使用TYPE-C-6P作为供电接口，支持外部电源和电池切换。

5. 状态显示：

- 配有多个LED状态显示灯，显示当前档位和电池状态。

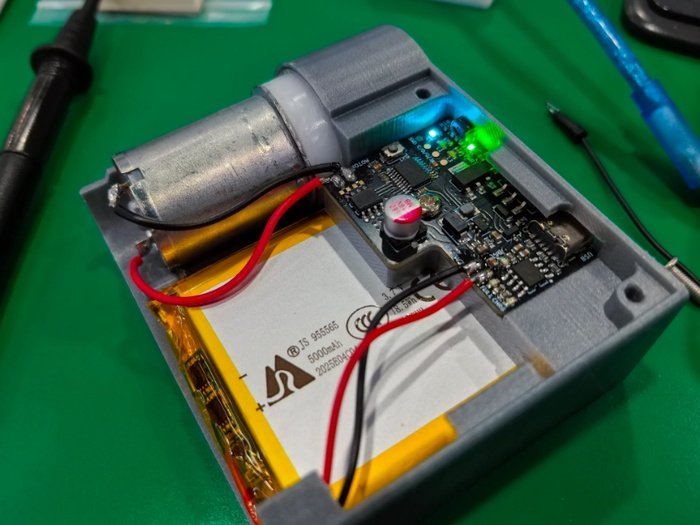

五、硬件设计

1. 主控芯片：STM32F030，支持低功耗运行和简单的三档调速程序。

2. 电机驱动：使用TC118S普通电机驱动，支持2-6V小功率气泵电机。

3. 锂电池管理：使用TP4056X锂电池管理芯片，支持5000mAh大容量锂电池。

4. 电源选择电路：使用TYPE-C-6P作为供电接口，支持外部电源和电池切换。

5. 状态显示：使用多个LED灯显示当前档位和电池状态。

六、软件设计

1. 电机调速：

- 使用MOTOR_SetDuty()函数实现电机调速，传入0-100的浮点数。

2. 电池管理：

- 使用ADC检测电池电压，当电压过低时亮起LED_BAT。

3. 用户交互：

- 编写用户界面，支持通过按键选择调速档位。

4. 烧录工具：

- 使用VSCode PlatformIO进行烧录，提供pio文件夹及编译好的固件。

- 也可将Core目录下文件转移到Keil或其他IDE中编译下载。
