手搓万兆软路由NAS开题报告

一、项目背景

随着网络技术的快速发展，家庭和小型办公室对高速网络和存储的需求日益增加。传统的NAS（网络附加存储）设备和软路由通常价格昂贵且功能有限。为了满足用户对高性能、低成本网络设备的需求，本项目旨在设计一款基于Lattepanda Mu PCIe扩展板的手搓万兆软路由NAS。该设备将支持万兆网卡、NVMe扩展卡和显卡等多种PCIe设备，实现网络加速、存储扩展和本地AI计算。

二、项目目标

1. 高性能网络加速：通过插入万兆网卡，实现高速网络传输，提升网络性能。

2. 纯固态存储扩展：通过插入NVMe扩展卡，实现高速纯固态存储，提升数据读写速度。

3. 本地AI计算能力：支持显卡等PCIe设备，实现本地AI计算功能。

4. 多功能集成：集成多种功能，满足不同用户需求，如网络加速、存储扩展和AI计算。

三、项目内容

（一）硬件设计

1. 主控模块

- 使用Lattepanda Mu模块，具备强大的处理能力和丰富的外设接口。

- 提供12V辅助供电接口，支持长时间5A电流，确保设备稳定运行。

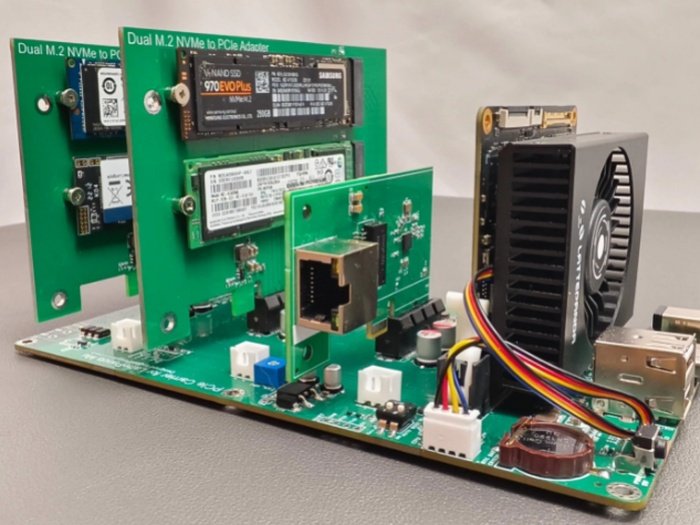

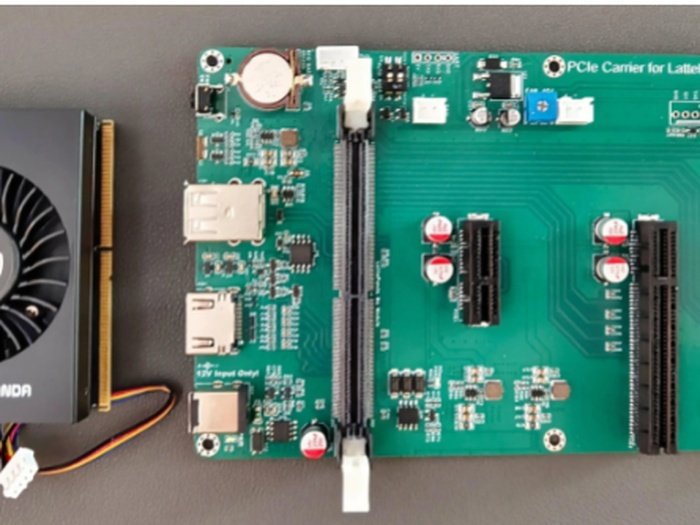

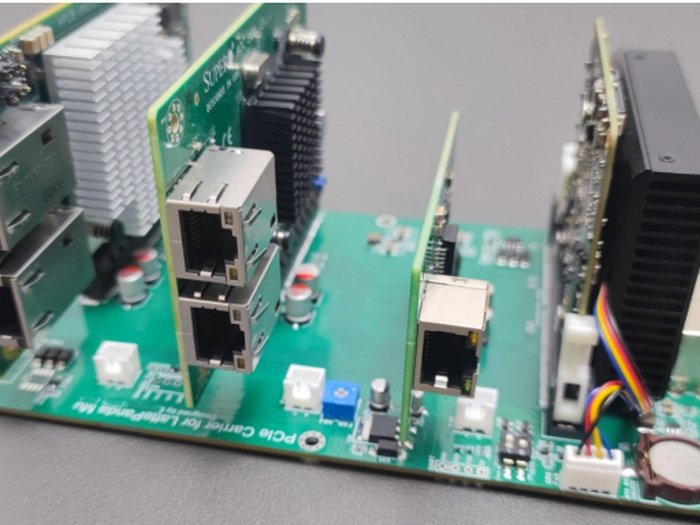

2. PCIe扩展板

- 设计一个配备3个PCIe插槽的扩展板，支持多种PCIe设备。

- 采用4层板设计，中间两层为完整地平面，减少信号干扰。

3. 散热设计

- 配备散热风扇，确保设备在高负载下稳定运行。

（二）软件设计

1. 功能模块

- 网络加速模块：通过万兆网卡实现高速网络传输。

- 存储扩展模块：通过NVMe扩展卡实现高速纯固态存储。

- AI计算模块：支持显卡等PCIe设备，实现本地AI计算。

- 用户界面模块：通过BIOS设置实现PCIe设备的自定义拆分。
