一、项目背景

在日常生活中，停电事件时有发生，尤其是在自然灾害或电网维护期间。在这种情况下，应急电源的需求显得尤为重要。然而，市面上的小型逆变器要么功率不足，要么输出波形不是正弦波，导致设备兼容性差、使用寿命缩短。因此，设计一款体积小巧、输出正弦波、功率适中的应急逆变器具有重要的现实意义。

二、项目目标

1. 小体积：设计一款体积小巧的逆变器，便于携带，可以放在口袋或背包中。2. 高兼容性：输出正弦波，确保与各种设备兼容，包括手机充电器、风扇、节能灯等。3. 适中功率：额定功率50W，峰值功率200W，满足基本应急需求。4. 高效率：满载效率达到90%左右，空载功耗低。5. 易复刻：设计简单，无需复杂编程，适合动手能力强的爱好者复刻。6. 低成本：复刻成本控制在70元以内，确保项目具有较高的性价比。

项目内容

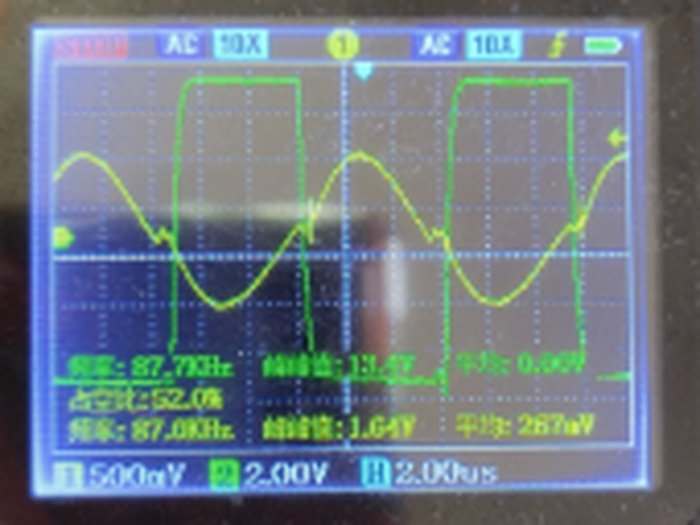

（一）硬件设计1. 前级驱动采用EG1611芯片，集成保护机制，稳压为PFM调制。推挽拓扑，一次只有一只管子导通，减少导通损耗。输入电压范围：11-14V，适配12V电池和车载点烟口供电。2. 变压器设计采用EQ3011磁芯，平板变压器设计，提高空间利用率。变比：2-2:60，初级绕组60匝（方案1）或52-55匝（方案2）。谐振条件：次级漏感和C7满足 f = \frac{1}{2\pi\sqrt{LC}}。3. 后级功率采用EG8010驱动芯片，单极性调制，减少发热和开关损耗。输出SPWM经过LC滤波器，得到50Hz正弦波。电感：3mH，电容：2.2uF。4. 电流取样采用互感器进行电流取样，从高压端取样，减少发热量和损耗。互感器变比：200:1。5. 电压反馈采用TL431进行电压反馈，确保输出电压稳定。电压经电阻分压后，送到TL431的控制引脚，当电压大于阈值时，TL431导通，经光耦隔离送到EG1611进行逻辑处理。6. 散热设计管子和变压器通过导热片与外壳接触，确保散热良好。采用微型风扇进行辅助散热。

（二）软件设计1. 无编程需求：设计简单，无需复杂编程，适合动手能力强的爱好者复刻。2. 温度保护：可选温度保护功能，通过计算R1和R2实现。
