一、项目背景

在摄影领域，尤其是胶卷摄影中，准确的曝光控制对于拍摄效果至关重要。传统的相机测光计价格昂贵，且操作复杂，不适合普通爱好者使用。随着电子技术的发展，基于微控制器的低成本测光计成为一种可行的解决方案。本项目旨在设计一款基于ESP32的低成本相机测光计，适用于胶卷相机的曝光测量，通过简单的操作界面和实时计算功能，帮助用户快速获取准确的曝光值。

二、项目目标

1. 低成本：通过优化设计和选用经济实惠的元件，将设备的复刻成本控制在50元以内。2. 高精度：采用高精度的光强传感器（BH1750FVI），确保测量结果的准确性。3. 易用性：通过旋转编码器和按钮调节ISO、光圈和EV值，实时显示曝光值，操作简单直观。4. 便携性：设计紧凑，可以直接安装在相机的热靴或冷靴上，方便携带和使用。

三、项目意义

1. 推动摄影爱好者社区发展：通过提供低成本的测光计，降低胶卷摄影的门槛，吸引更多爱好者参与。2. 促进开源硬件文化：遵循开源协议，分享项目成果，鼓励社区成员参与改进和创新。3. 提升个人技能：项目涉及硬件设计、电路制作、软件编程等多个领域，为参与者提供全面的学习和实践机会。

四、项目内容

（一）硬件设计

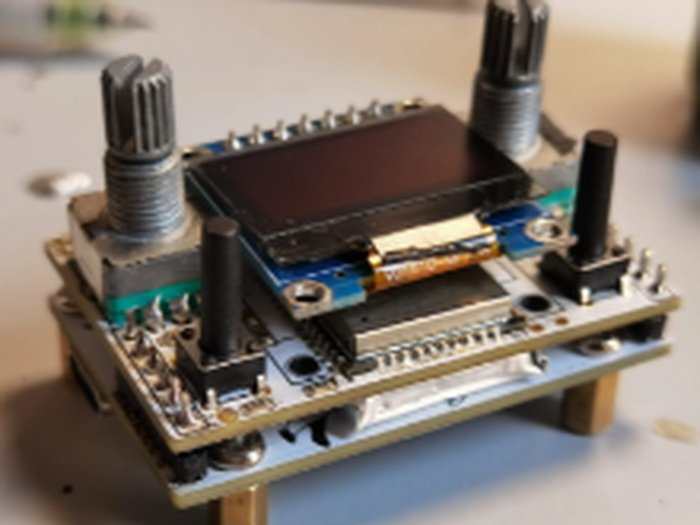

1. 主控芯片：ESP32 WROOM 32E，具备强大的处理能力和丰富的外设接口。2. 光强传感器：BH1750FVI，通过I2C接口与ESP32连接，测量范围0~65534勒克斯，精度±20。3. 显示模块：0.96寸单色OLED屏，分辨率128×64，用于显示ISO、光圈、EV值和曝光值。4. 输入模块：两个EC11旋转编码器和两个按钮，用于调节ISO、光圈和EV值。5. 电源管理：TP4056充电模块，支持3.7V锂电池充电，配备电量检测功能。6. 结构设计：采用上下板三明治结构，主控板承载ESP32模块、OLED屏、编码器与按钮，测光板承载BH1750感光芯片、TP4056充电部分与CH340C USB转串口。外壳为3D打印，用于安装和保护电路。

（二）软件设计

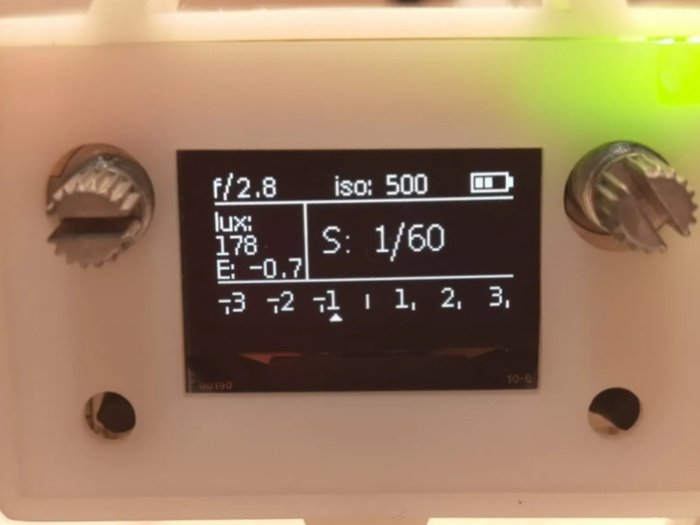

1. 功能模块光强测量：通过BH1750FVI传感器实时测量环境光强。曝光计算：根据ISO、光圈和EV值，通过曝光公式计算曝光值，并在OLED屏上显示。电量检测：实时检测电池电量，并在OLED屏上显示。睡眠模式：在无操作5分钟后进入低功耗睡眠模式，通过GPIO中断唤醒。2. 用户界面OLED显示：显示ISO、光圈、EV值、光强值和曝光值。旋转编码器和按钮：用于调节ISO、光圈和EV值。3. 程序优化代码结构优化：减少冗余代码，提高程序运行效率。低功耗管理：优化程序逻辑，降低设备在正常工作和睡眠模式下的功耗。
