项目简介

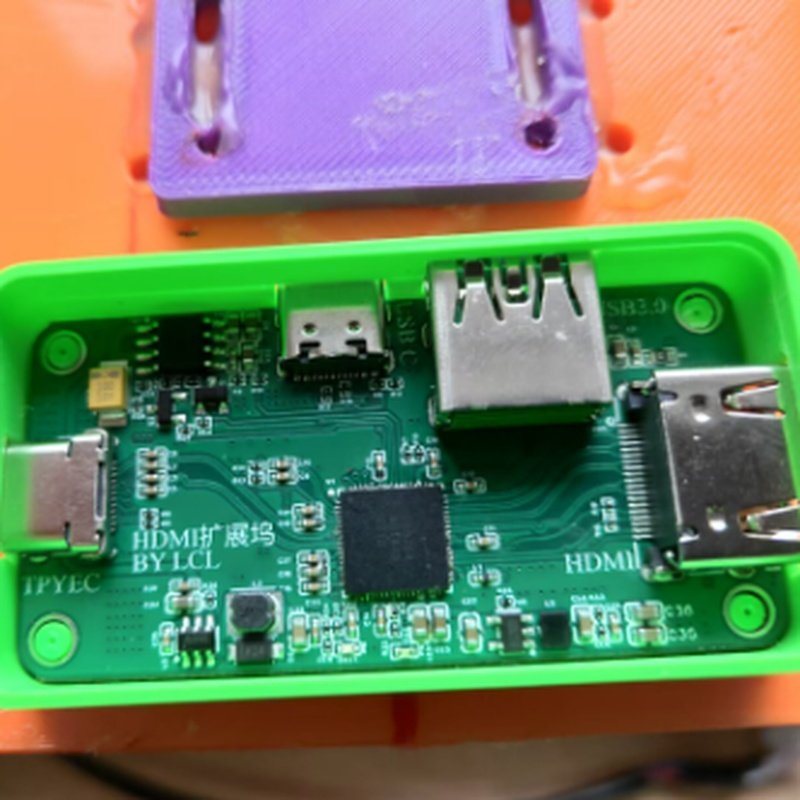

这是一款基于CS5268芯片设计的Type-C转HDMI扩展坞，支持HDMI、PD2.0和USB3.0功能。它能够将电脑的Type-C信号扩展为USB3.0、PD2.0和HDMI2.0b信号，支持4K高清视频输出，并且可以在扩展的同时为电脑充电。

项目特点

多功能扩展：支持HDMI、PD2.0和USB3.0，满足多种设备连接需求。

高清视频输出：支持4K高清视频输出，适合多媒体应用。

充电功能：在扩展信号的同时，可以为电脑充电。

国产芯片：采用国产高性能芯片，成本低，性能稳定。

小巧便携：设计紧凑，体积小，便于携带。

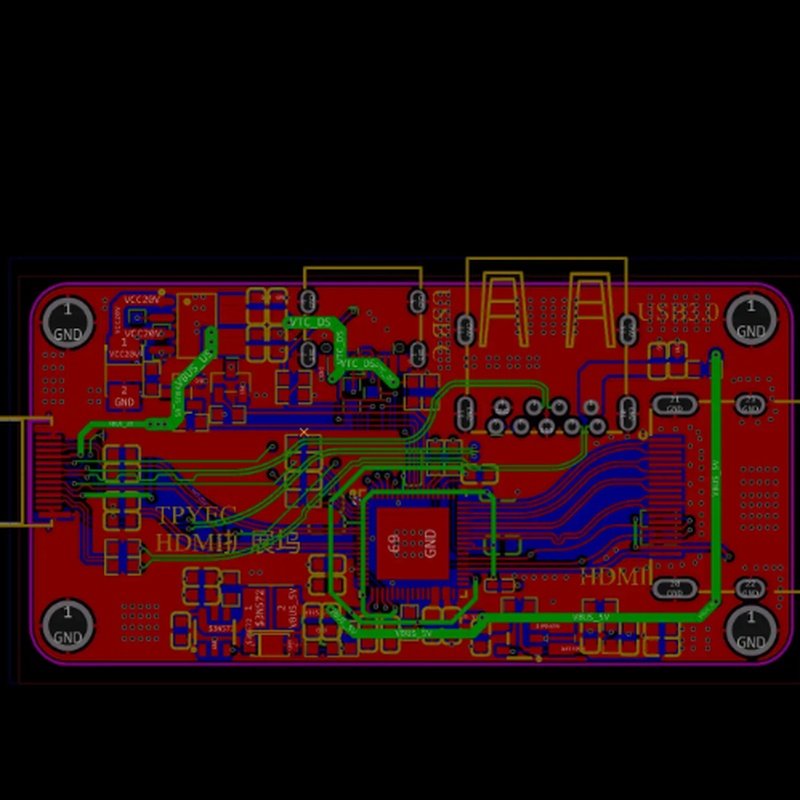

硬件设计

主控芯片：CS5268，支持多种信号转换和传输。

接口电路：

HDMI输出：支持高清视频信号输出。

USB3.0输出：支持高速数据传输。

Type-C输出：支持PD2.0，可用于充电。

Type-C输入：主接口，支持全速信号传输。

电源电路：1V和5V电源，包含电平匹配电路，支持副C口输入电流为笔记本电脑充电。

主控电路：简单高效，3.3V电压由芯片内部降压而来。
