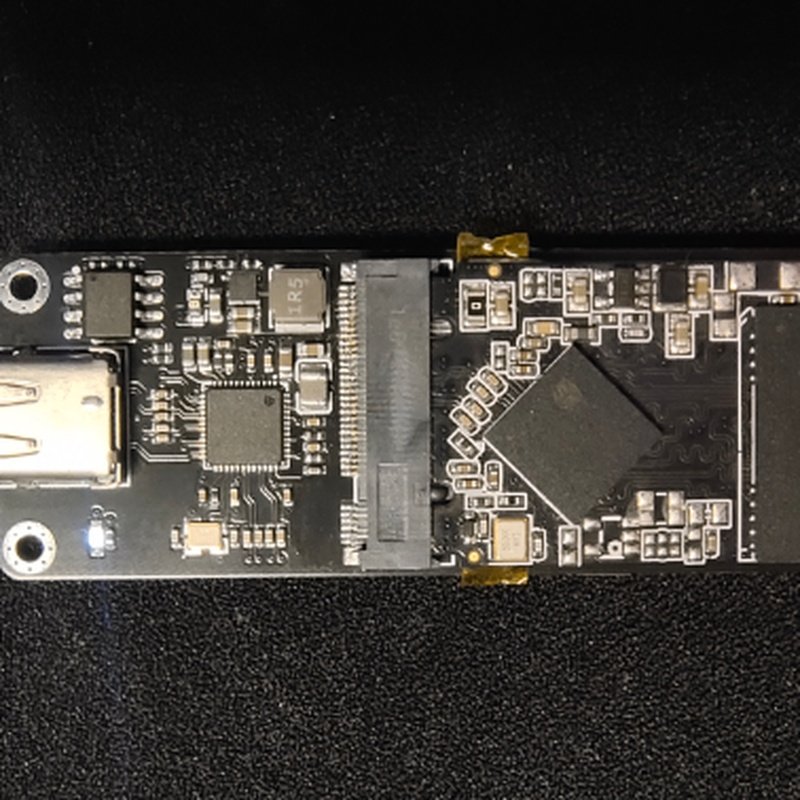

产品简介

这是一款基于ASM235CM芯片设计的Type-C M.2 SATA硬盘拓展版，旨在提供高效、便捷的存储扩展方案。它支持主流的Type-C接口，最高传输速度可达10Gbps，向下兼容USB 5Gbps和USB 2.0。

产品特点

高效传输：支持最高10Gbps的传输速度，向下兼容USB 5Gbps和USB 2.0。

单芯片设计：采用ASM235CM单芯片方案，简化布线，降低成本。

兼容性强：支持M.2 SATA协议的SSD，兼容2230和2242尺寸的固态硬盘。

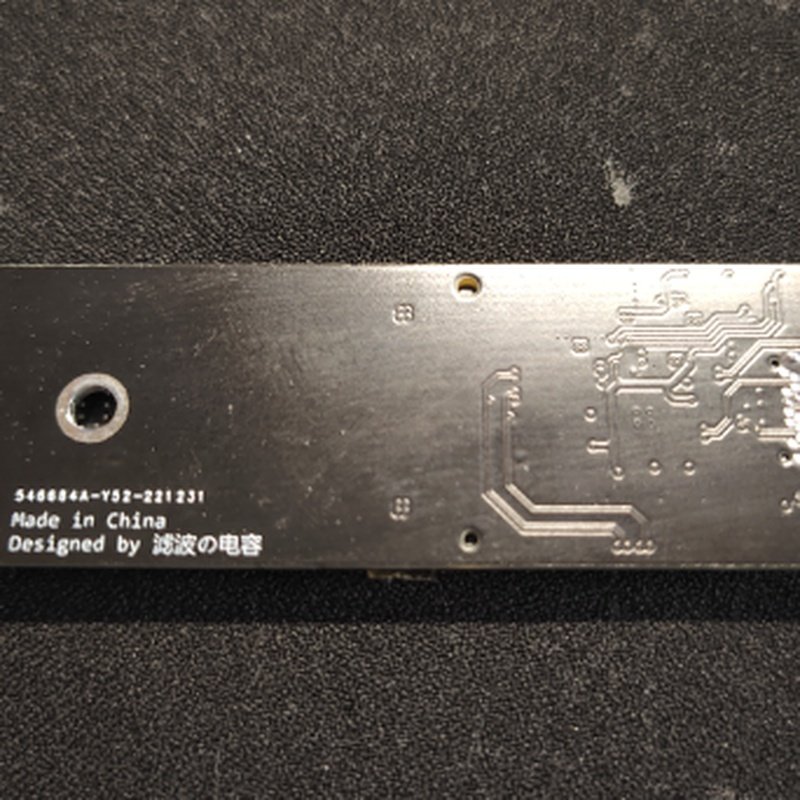

小巧便携：PCB尺寸仅为75mm（长）×24mm（宽），便于携带和使用。

散热设计：建议贴散热片，以应对长时间使用时SSD产生的热量。

硬件设计

主控芯片：ASM235CM，提供稳定高效的桥接功能。

电感：MPL2016S4R7MHT，4.7uH，用于电源滤波。

电容：CL10A106MA8NRNC，10uF，用于电源滤波。

电阻：RC0402FR-0712K1L（12.1kΩ）和RC0402FR-074K7L（4.7kΩ），用于电路匹配和信号完整性。

连接器：支持Type-C接口和M.2 SATA接口。

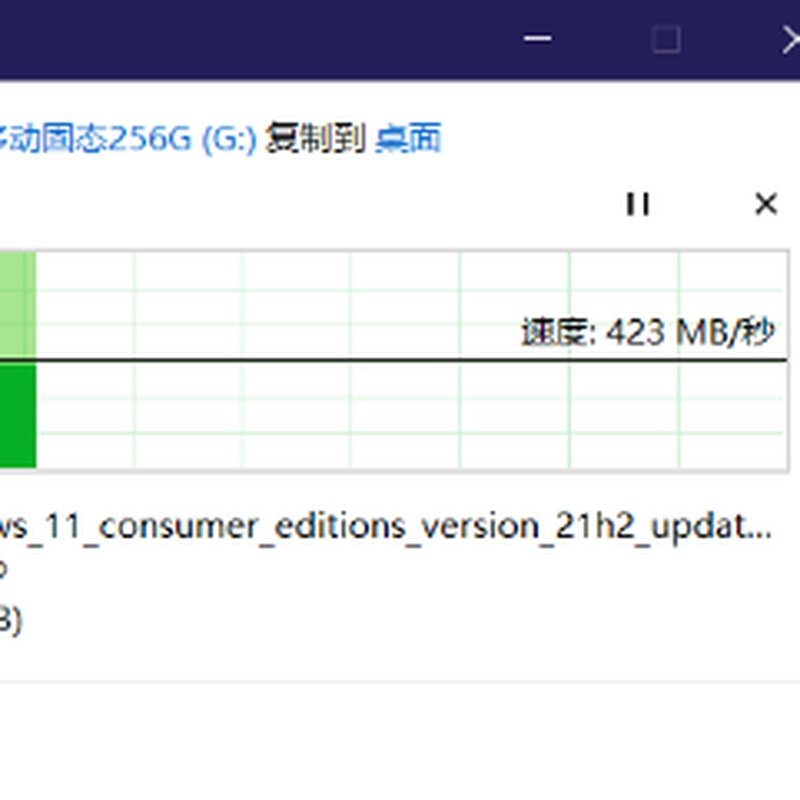

测试与性能

测试平台1：台式机，AMD 锐龙5 3600处理器，B450主板，Windows 10操作系统。

读取速度：400+MB/s。

写入速度：300+MB/s。

测试平台2：拯救者R7000P 2021H笔记本电脑，USB 3.1 Gen2 10Gbps接口。

读取速度：超过500MB/s。

写入速度：410MB/s。
