项目简介

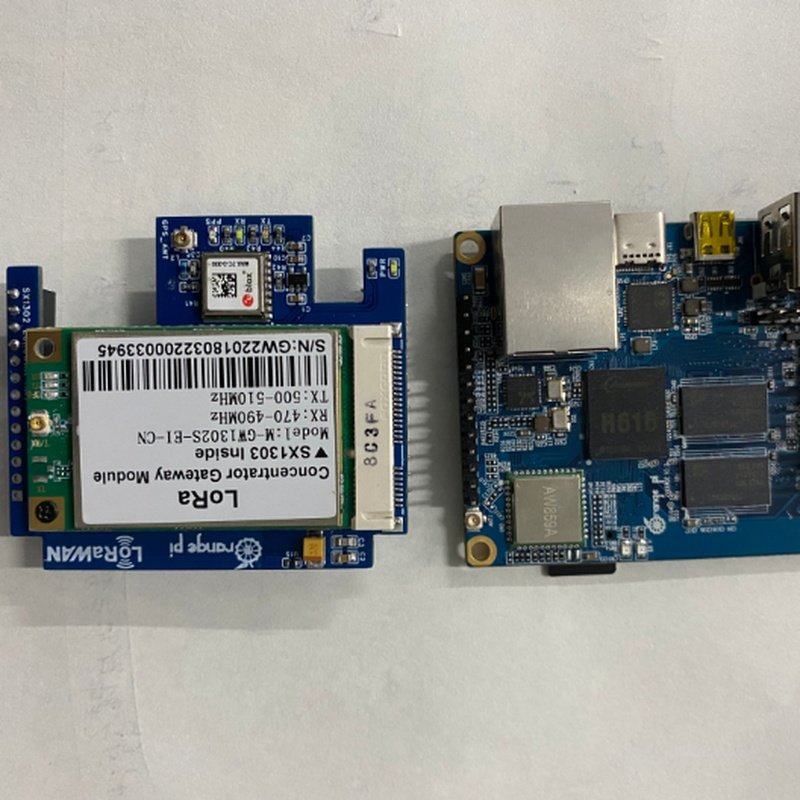

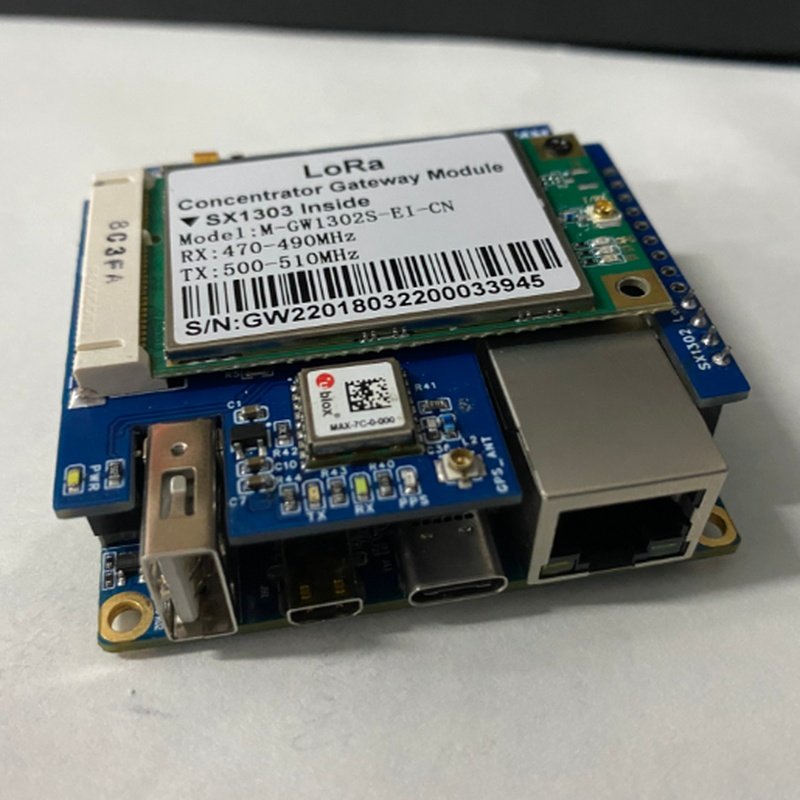

在2022年，树莓派价格持续上涨，许多开发者开始寻找国产替代方案。2021年香橙派大火，其小巧玲珑的设计和强大的功能吸引了众多开发者。基于此，开发者“盐汽水-BD4USQ”设计了一款适用于香橙派ZERO 2的LoRaWAN拓展板，旨在降低成本并提供一个高效的LoRaWAN解决方案。

项目组成

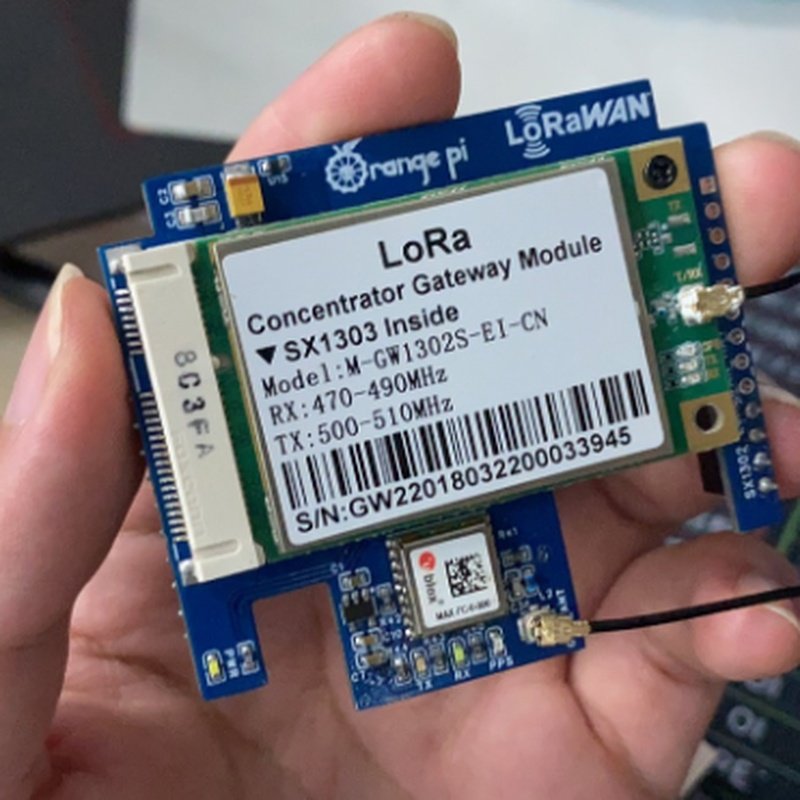

SX1302 LoRaWAN模块：通过SPI接口与主机通信，支持多达10个可编程并行解调路径，适用于高密度节点环境。

U-blox MAX-7Q GPS定位模块：定位速度快，精准度高，可替换为ATGM336H-5N31或安信可GP-02模组。

AHT21温湿度传感器：用于环境温湿度监测，可与PWM风扇进行自动降温控制。

PWM风扇：用于散热，支持自动调温功能。

电源指示灯：用于指示设备电源状态。

USB2TTL模块：用于串口调试。

SY8089A1AAC电源芯片：用于电源管理。

3V可充电电池：用于GPS模组快速定位。

项目功能

LoRaWAN参数：

接收频率：470-490MHz

发射频率：500-510MHz

GPS定位：快速定位，高精准度。

温湿度监测：通过AHT21模块实现环境温湿度监测。

自动降温控制：根据温湿度传感器数据，PWM风扇自动调节转速。

USB拓展：支持USB接口扩展，方便与其他设备连接。
