产品简介

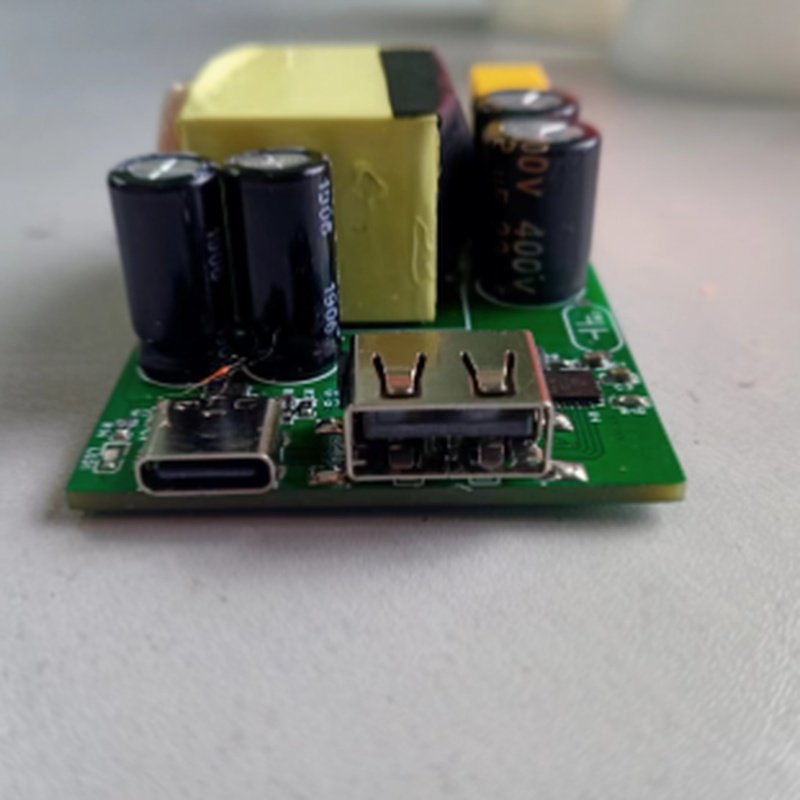

这是一款基于SC1933和IP2726芯片的65W超级氮化镓电源充电器，支持多种快充协议，包括USB Type-C DFP、PD2.0/PD3.0/PPS、HVDCP QC4+/QC4/QC3.0/QC2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。该充电器采用氮化镓（GaN）技术，具有高效率、小体积和大功率的特点，适合多种设备的快速充电需求。

产品特点

高功率输出：最大支持65W输出，满足多种设备的充电需求。

多种快充协议：支持多种主流快充协议，兼容性强。

氮化镓技术：采用氮化镓芯片，提高效率，减小体积。

安全设计：加入冲击抑制电路，防止芯片过压，确保使用安全。

技术参数

主控芯片：SC1933

快充协议芯片：IP2726

输入电压：220V AC

输出功率：最大65W

接口类型：USB Type-C、USB-A

支持协议：PD2.0/PD3.0/PPS、QC4+/QC4/QC3.0/QC2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2、三星2.0A

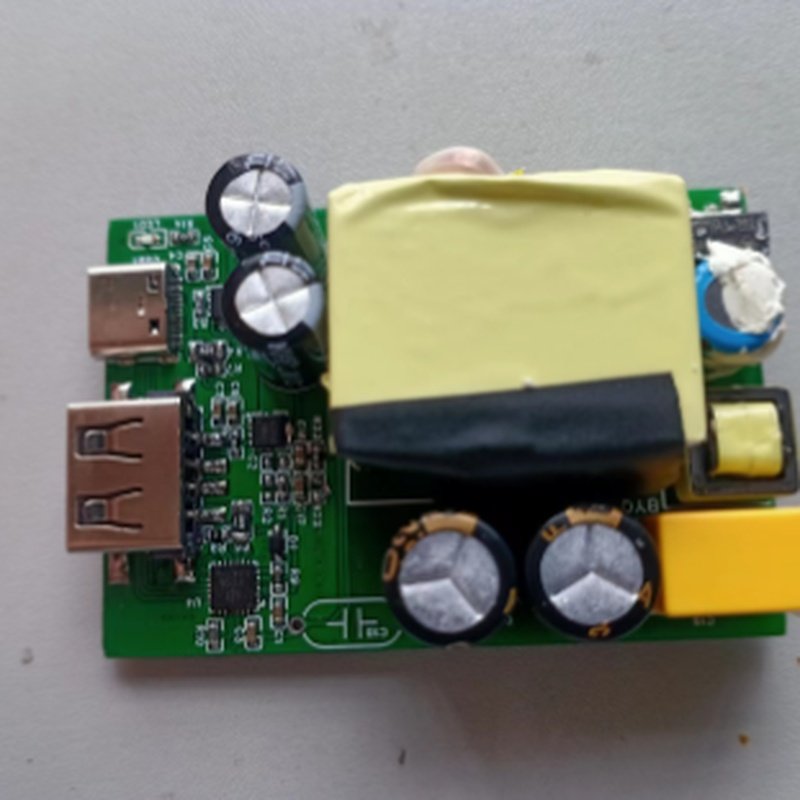

硬件设计

主电路：220V交流电经过共模滤波和整流桥变成320V直流电，加入冲击抑制电路，提高稳定性。

氮化镓芯片：SC1933C，采用氮化镓工艺，小体积大功率，适合新手使用。

次级同步整流：采用100V20A的NMOS管，Q4为栅极驱动，提高系统稳定性。

初级辅助供电：为氮化镓芯片SC1933提供电源，注意供电引脚加电容。

快充协议识别：IP2726，支持多协议快充，无需电感等外围器件，直接控制氮化镓芯片的FB引脚调节电压。
