产品简介

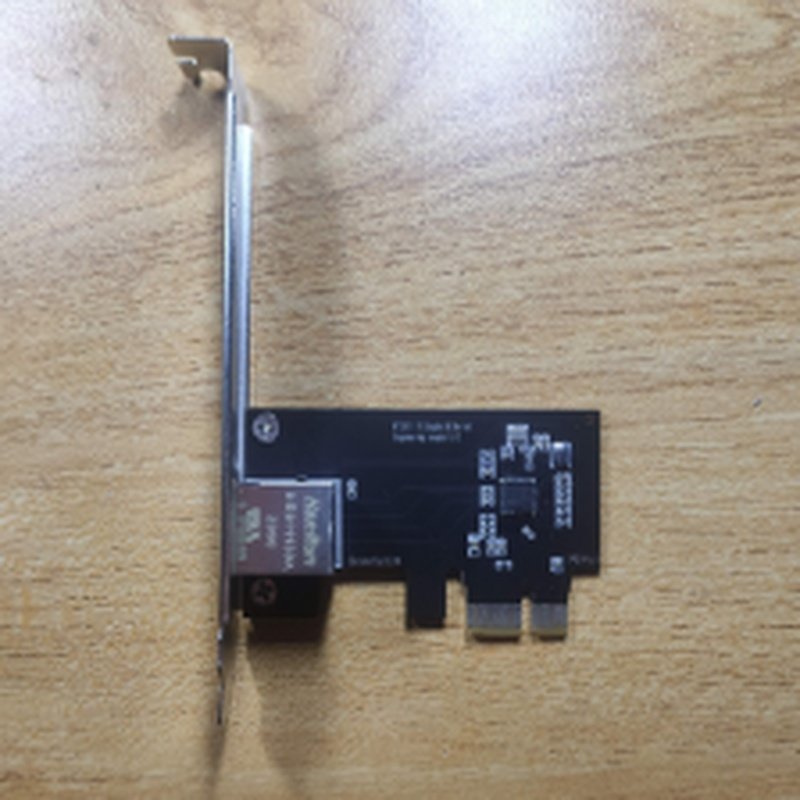

这是一款基于RTL8111E芯片的PCIE x1千兆网卡，适用于无板载千兆网卡的老电脑或软路由等设备。它能够提供高速的网络连接，支持10M/100M/1000M网络速度，确保在各种网络环境下都能稳定工作。该网卡采用简洁的电路设计，适合在双层板上实现，有效压缩了PCB面积。

产品特点

高速网络连接：支持10M/100M/1000M网络速度，满足不同网络环境的需求。

兼容性强：适用于多种设备，如台式电脑、笔记本电脑和嵌入式系统。

电路简单：主控芯片采用RTL8111E，外围元件极少，电路设计简洁。

技术参数

主控芯片：RTL8111E

接口类型：PCIE x1

网络速度：10M/100M/1000M

PCB层数：双层板

驱动支持：Windows、Linux系统

硬件设计

主控芯片：RTL8111E，支持多种网络速度。

电容：采用多个0.1uF和10uF的电容，确保电源稳定。

接口：提供标准的RJ45接口，用于连接网络线。

指示灯：配备LINK和ACT指示灯，方便用户监控网络状态。

软件设计

驱动程序：提供Windows和Linux系统的驱动程序，确保兼容性。

工具软件：提供Realtek USB LAN工具，用于设置和修改MAC地址。
