产品简介

这是一款基于RTL8153B芯片的千兆USB网卡，支持USB 2.0和USB 3.0接口，能够提供10M/100M/1000M的网络连接速度。它采用极简的电路设计，仅需极少的外围元件，适合在双层板上实现，能够有效压缩PCB面积。该网卡广泛应用于各种需要高速网络连接的设备，如台式电脑、笔记本电脑和嵌入式系统。

产品特点

高速网络连接：支持10M/100M/1000M网络速度，满足不同网络环境的需求。

兼容性强：兼容USB 2.0和USB 3.0接口，适用于多种设备。

易于使用：提供驱动程序下载，确保在不同操作系统下都能稳定工作。

技术参数

主控芯片：RTL8153B-VB-CG

接口类型：USB 2.0/USB 3.0

网络速度：10M/100M/1000M

PCB层数：双层板

驱动支持：Windows、Linux系统

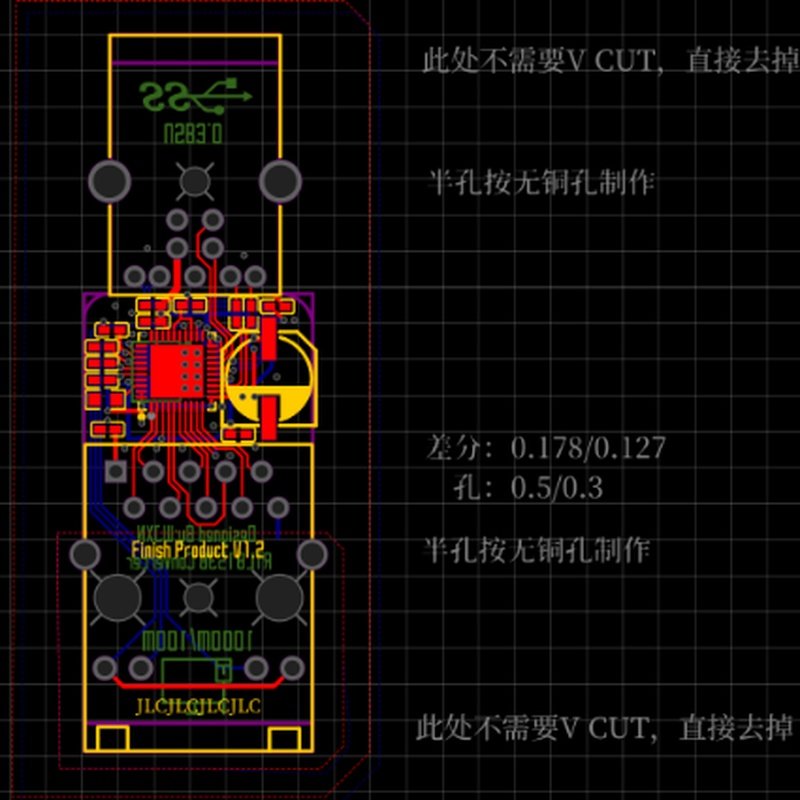

硬件设计

主控芯片：RTL8153B-VB-CG，40pin封装，支持多种网络速度。

电容：采用多个0.1uF和100uF的电容，确保电源稳定。

指示灯：配备LINK和ACT指示灯，方便用户监控网络状态。

接口：提供标准的RJ45接口，用于连接网络线。

软件设计

驱动程序：提供Windows和Linux系统的驱动程序，确保兼容性。

工具软件：提供Realtek USB LAN工具，用于设置和修改MAC地址。
