产品简介

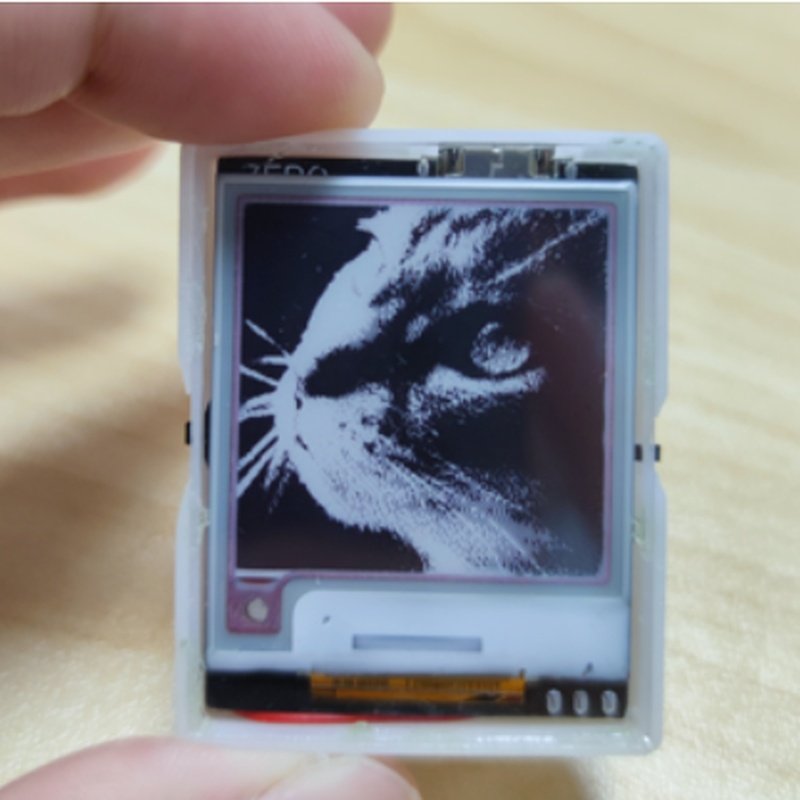

墨水屏卡片是一款小巧的电子设备，采用STM单片机控制，通过虚拟U盘存储bmp图像，并在墨水屏上显示。它支持按键操作，用户可以轻松切换显示的图片。该产品设计灵感来源于野生钢铁侠的NFC名片项目，但进行了功能优化和改进，放弃了NFC功能，转而使用单片机虚拟U盘实现图片存储和显示。

产品特点

小巧便携：尺寸小巧，便于携带和使用。

低功耗：采用锂电池供电，搭配IP2312充电芯片，支持USB充电。

多种颜色显示：支持黑白红三色显示，适用于多种图片类型。

易于使用：通过虚拟U盘存储图片，无需复杂设置。

技术参数

主控芯片：STM单片机

墨水屏：黑白红三色墨水屏

存储：虚拟U盘（FLASH）

供电：锂电池，支持USB充电

接口：USB接口，用于充电和数据传输

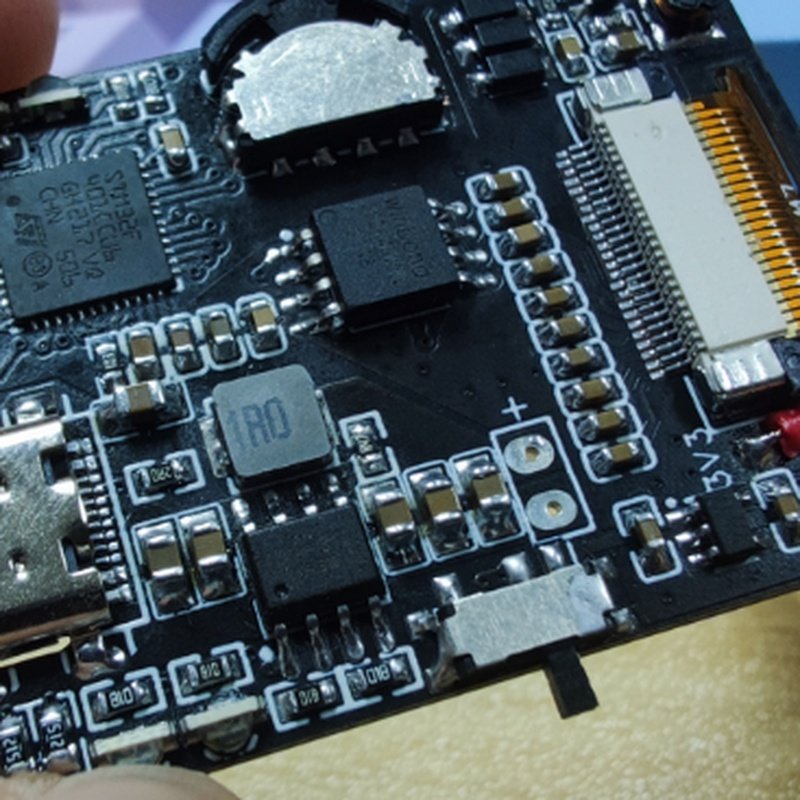

硬件设计

单片机：负责控制墨水屏和FLASH存储。

墨水屏驱动：参考开源项目设计，确保稳定显示。

电源管理：采用IP2312充电芯片，支持USB充电。

FLASH存储：用于存储bmp图像文件。

按键：用于切换显示的图片。

LED指示灯：用于显示设备状态。

软件设计

bmp图像处理：读取bmp图像文件，转换为适合墨水屏显示的格式。

颜色转换：使用HSV颜色空间处理红色显示问题。

抖动算法：采用抖动算法优化图片显示效果。

FATFS文件系统：用于管理FLASH中的文件存储。
