产品简介

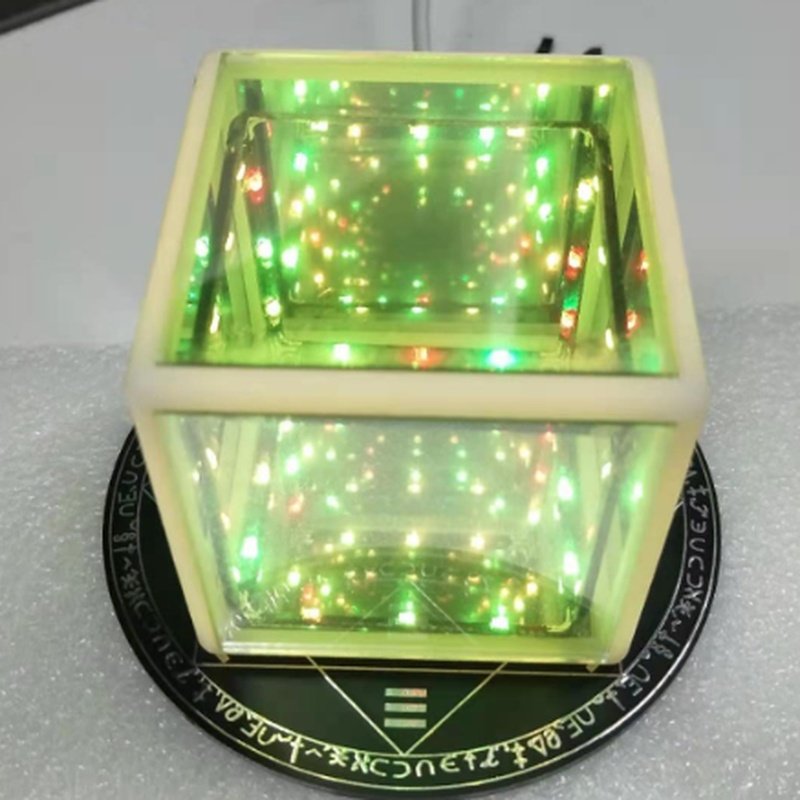

创意立方灯是一款基于沁恒CH573芯片设计的桌面装饰灯，具有触摸按键功能，可通过蓝牙连接到电脑实现锁屏操作。它由上下两部分组成：上半部分是一个由LED灯条组成的立方体，通过透明亚克力板和半透膜实现无限镜效果；下半部分是一个圆形底座，搭载CH573芯片，实现触摸按键的蓝牙功能。

产品特点

创意设计：结合了LED灯光和蓝牙功能，不仅是一个装饰灯，还可以作为实用的电脑配件。

触摸按键：通过触摸按键实现蓝牙键盘功能，可对电脑进行锁屏操作。

蓝牙连接：支持蓝牙连接，无需额外的驱动程序，即插即用。

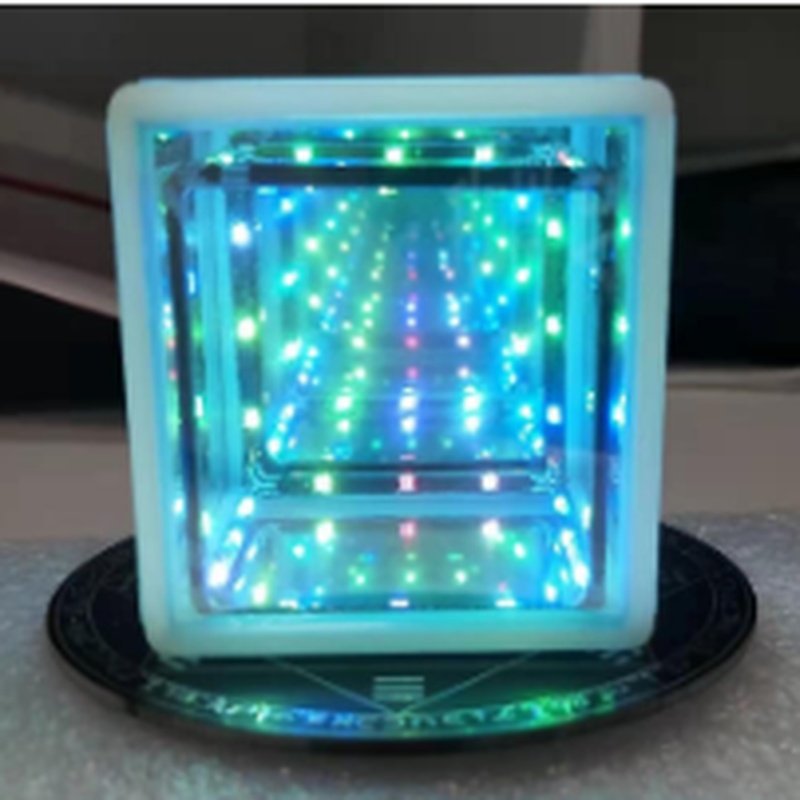

无限镜效果：通过透明亚克力板和半透膜，实现群星璀璨的视觉效果。

技术参数

主控芯片：沁恒CH573

LED灯条：12根LED灯条

供电：3.3V DC-DC电源模块

通信：蓝牙BLE

尺寸：立方体尺寸为48x48x48mm，底座直径约100mm

硬件设计

上半部分：

使用3D打印立方体骨架。

12根LED灯条焊接成立方体，放入3D外壳中。

使用激光雕刻机切割透明亚克力板，贴上半透膜，封上6个面。

下半部分：

使用PCB绘制圆形底座，绘制八卦图等图案。

底座搭载CH573芯片，实现触摸按键的蓝牙功能。

软件设计

开发环境：使用沁恒的MounRiver Studio (MRS)。

功能实现：启用HID_keyboard和ADC功能，实现蓝牙触摸按键。

固件：提供完整的固件文件，支持OTA无线升级。
