产品简介

这是一款基于VL822、ASM2362和ASM1352R的USB 10Gbps多协议三盘盒，支持双SATA（1×NGFF SATA + 1×SATA 2.5）和NVMe接口。该产品设计用于整合多种硬盘盒方案，实现多盘共用的移动便携存储解决方案。它不仅支持高速数据传输，还具备多种智能控制功能，适合需要高效数据管理和传输的用户。

产品特点

高速传输：支持10Gbps的USB 3.1 Gen2传输速率，确保数据快速传输。

多种接口：支持双SATA接口（1×NGFF SATA + 1×SATA 2.5）和NVMe接口，满足不同存储需求。

智能控制：通过ESP32-S2进行通信与控制，支持多种智能功能，如硬盘上电控制、状态指示等。

多种保护功能：具备过载保护、过压保护、过流保护等多种安全功能，确保使用安全。

远程监控与OTA升级：支持远程监控和固件OTA升级，方便管理和维护。

灵活配置：支持RAID0、RAID1、JBOD和Span模式，用户可根据需求灵活配置。

技术参数

主控芯片：VL822

桥接芯片：ASM2362、ASM1352R

传输速率：10Gbps

接口类型：USB 3.1 Gen2、SATA 3.2、NVMe

供电：5V USB供电或外接DC供电

最大电流：5A

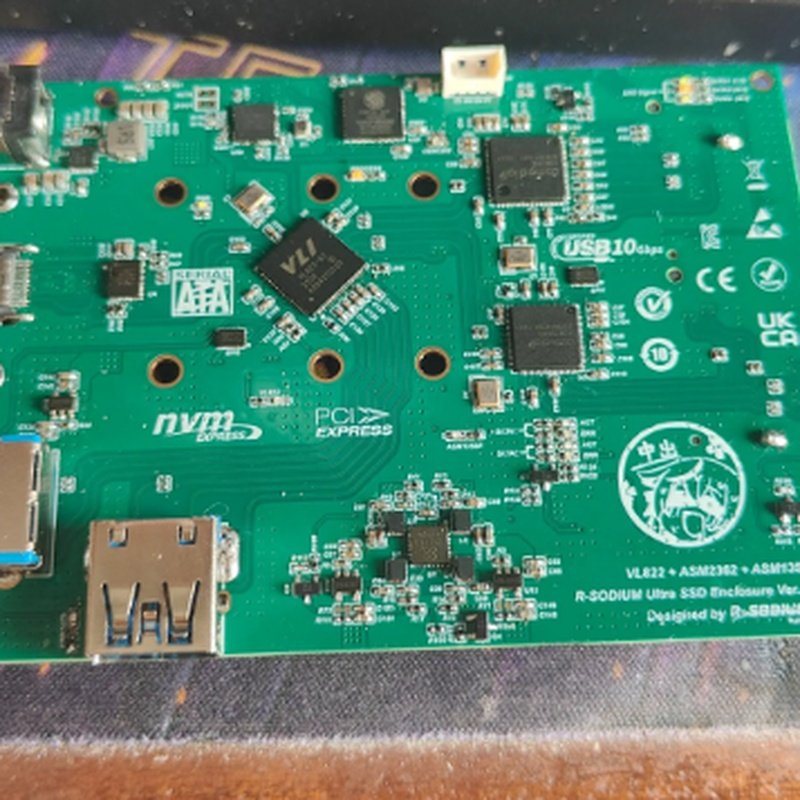

硬件设计

USB HUB：VL822提供1个上行端口和4个下行端口，支持多种USB设备。

SATA桥接：ASM1352R将USB3.1接口转换为双SATA接口，支持RAID功能。

NVMe桥接：ASM2362将USB3.1接口转换为NVMe接口，支持高速SSD。

电源管理：支持5V USB供电和外接DC供电，通过TPS2121进行电源链路管理。

控制芯片：ESP32-S2用于通信与控制，支持自定义HID设备。

软件设计

固件支持：提供VL822、ASM2362和ASM1352R的固件，支持多种功能配置。

控制软件：R-SODIUM Ultra SSD Enclosure Manager，用于管理硬盘盒状态。

通信协议：通过USB HID协议与主机通信，实现智能控制。
